Modelado "El Cortejo de Venus"

Una vez realizadas las hipótesis y el levantamiento 3D, procedemos a la texturización. A continuación, vamos a mostrar varias imágenes como primeras elecciones de cara a la presentación final. Aún no están terminadas pero ya  muestran lo que se pretende conseguir.

IMÁGENES EXTERIORES

IMÁGENES INTERIORES

Levantamiento- Modelado "El Cortejo de Venus"

Tras la entrada anterior, una vez elaboradas las hipótesis, vamos a mostrar los planos y el modelado desde autocad, para comprender completamente la domus.

PLANTA BAJA

 PLANTA ALTA

 PLANTA CUBIERTA

 ALZADO PRINCIPAL

  SECCIÓN CUBÍCULA-NINFEO-ATRIO

 SECCIÓN ESCALERA

SECCIÓN PERISTILO

VOLUMETRÍAS

REFERENCIAS:
Imágenes de producción propia a partir de la documentación aportada por el profesorado de la asignatura Infografía y Patrimonio de la Escuela Técnica Superior de Arquitectura de Granada.

Hipótesis finales "El Cortejo de Venus"

En esta entrada, veremos diversas hipótesis para el modelado 3D de la domus romana de Volubilis conocida como “El Cortejo de Venus”.

Hipótesis- Planta alta

Para comprender cómo hemos llegado al levantamiento de la domus, es necesario realizar una comparación entre la construcción romana y la actual. Así comprenderemos la formalización del espacio romano. Estudiando la formación de los muros, encontramos varias piedras de gran tamaño con mayor capacidad sustentante (zona señalada en el plano).

 Se descubre la existencia de una segunda planta que sólo abarca dicha zona. Planteamos varias posibilidades:

-Habitaciones para el servicio (en la antigua Roma, las plantas más baratas eran las altas por el hecho de tener que subir escaleras y aún antes en Grecia, las mujeres dormían en la planta superior pues eran consideradas inferiores a los hombres).La decoración de mosaicos del suelo nos hace descartar dicha opción.

-Habitaciones de alquiler o apartamentos (lo que es descartado pues lo que era habitual en aquel entonces era la caupona, un establecimiento similar a una posada en la que se servía comida).

-Lupanar, es decir, un prostíbulo. Seguimos leyendo sobre esto y encontramos lo siguiente : “El lupanar estaba ubicado a espaldas de una de las dos arterias más importantes de la ciudad, accesible al cliente de paso pero no demasiado a la vista del ciudadano oriundo, entre varias tabernas o unas termas ”.Dicha afirmación se cumple en nuestro caso por la situación de la domus y de las termas. Además, la dimensión de las habitaciones y esa segunda entrada  más discreta que separa ese negocio de la vida de los propietarios nos hacen confiar en dicha hipótesis.

Adoptada la hipótesis del lupanar y la existencia de una planta alta, nos planteamos la situación de la escalera. La conexión vertical entre una planta y otra determinará la distribución de la planta superior. La primera posibilidad que se nos ocurre es situarla junto a la entrada, en el recorrido ya decidido y señalado en la primera imagen. Parece una solución algo precipitada por estar tan próxima a la puerta y además,  deja en desuso la habitación señalada pues su tamaño es descomunal para la función requerida y en caso de usarse para tal fin, está prácticamente en la entrada.



Buscamos otra localización para dicho espacio y casualmente, lo ubicamos en la habitación señalada antes. Esto permite utilizar la habitación a modo de recepción o bien, como lugar para realizar cualquier transacción económica. También nos ofrece una buena solución para la planta de arriba.

En la planta alta se crea un distribuidor que lleva al pasillo con las habitaciones y al balcón sobre el antiguo pórtico. En dicho balcón, seducían a los viandantes. Además, decoraban las paredes con pinturas (a modo de catálogo) con el que el cliente conocía la especialidad de cada una.

(1)

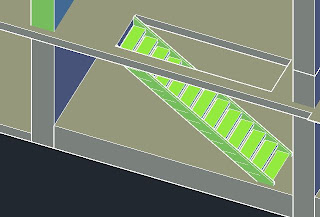

Puesto que no encontramos un arranque de escalera, suponemos que esta no era de piedra. Buscando ejemplos de escalera de madera, la primera imagen que acude a nuestra mente es la de la casa de Herculano. Por ello, realizamos un reproducción lo más parecida posible que nos sirva para salvar la diferencia de cota.

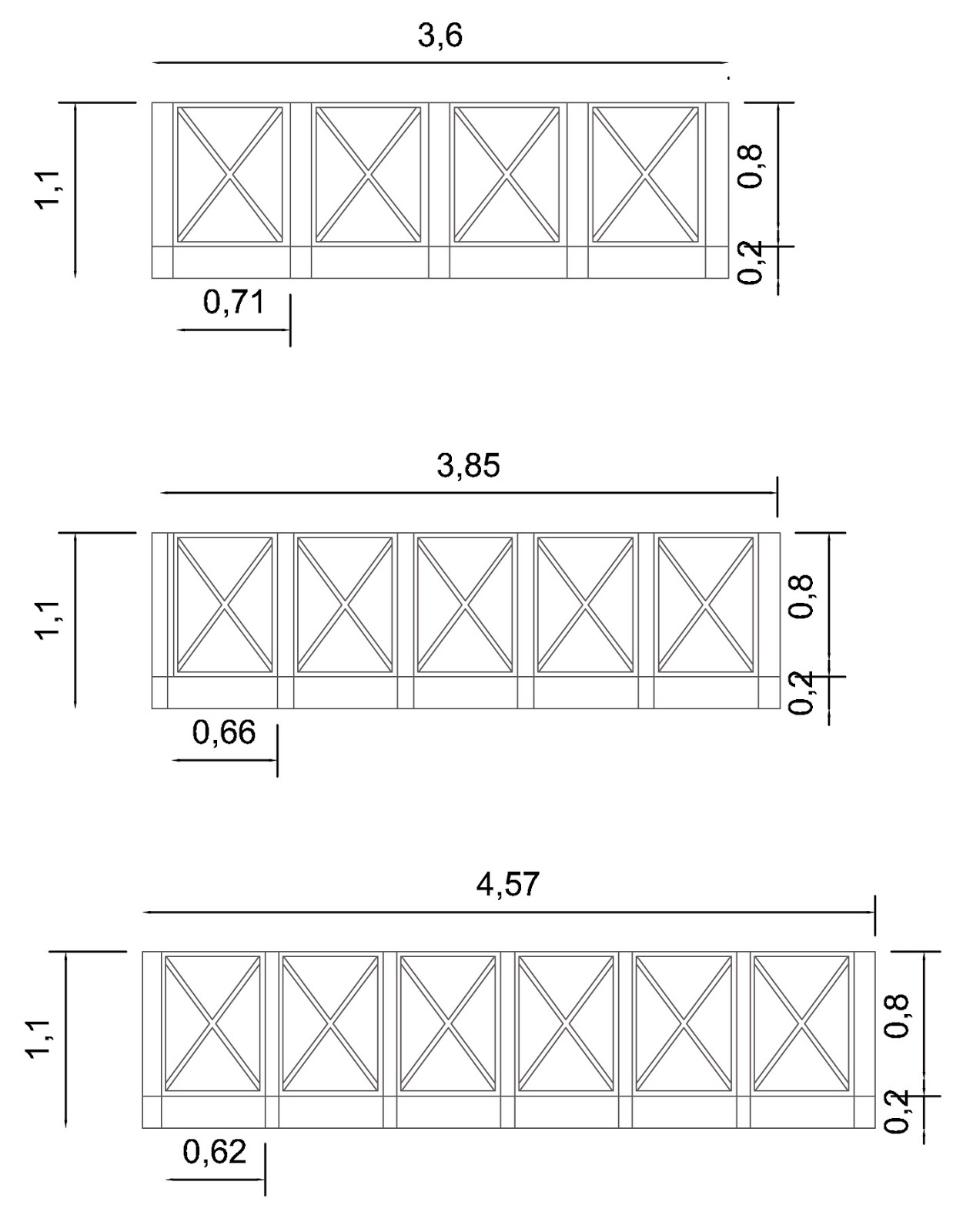

La misma vivienda nos sirve como ejemplo para desarrollar el balcón. La barandilla en madera sigue la composición de celosía. Para los diferentes tramos, hemos desarrollado la barandilla atendiendo a las distancias (colocamos el pilar sobre la columna del antiguo pórtico comercial desaparecido).

Hipótesis- Peristilo

Para el peristilo, fuente lumínica de la vivienda, planteamos varias posibilidades.

-Cerrado por sus cuatro lados (todos techados). Es descartado por la distancia de 7 metros entre pórtico y pórtico.

-Cerrado por dos lados, los lados de los pórticos.

La última puede parecer la opción más coherente pero entonces observamos esto:

Mosaico Entrada Ninfeo

Mosaico Entrada Termas

El mosaico de la entrada del ninfeo al que Etienne se refiere como un emblema importante al ser "felpudo" de esta estancia, se conserva mejor que el de entrada a las termas. Ello nos lleva a pensar que a las termas se accedía por una entrada abierta al cielo y que ese lado del peristilo estaba cerrado para la conservación del mosaico. Buscamos soluciones constructivas romanas y encontramos la siguiente del libro "El arte de construir en Roma":

(2)

Sabiendo que conocían formas de tratar la madera, no tan diferentes a las actuales, pensamos que una viga de 7 metros de madera, si seria algo caro e imposible; pero dos vigas de 3'5 metros unidas por el ingenioso ensamble puede ser una solución óptima. Por lo tanto, quedaría algo así:

Conocido dicho sistema, nos planteamos cerrar completamente el peristilo; pero entonces, observamos que el mosaico de entrada al peristilo se conserva peor que los laterales (ello nos indica que si podría estar descubierto). Tras esto,  así se organizaría la planta de cubiertas.

A continuación, mostramos imágenes de una primera texturización del peristilo , comprendiéndose la secuencia vigueta-tablero-teja:

Hipótesis- Atrio

Es increíble como el pavimento y su estado de conservación, puede decirnos tanto del volumen de la casa. En este caso, tal y como se ve en planta, un lado tiene un pavimento más rustico de fuerte tectónica, lo que indica que estaría al descubierto a diferencia del contiguo que si muestra un mosaico geométrico. En el otro lado, se dispone un pasillo como distribuidor.

Ello nos lleva a pensar el modo de cerrar el atrio con una viga empotrada en un muro y en el opuesto disponiendo el espacio de la siguiente manera:

 Hipótesis- Recorridos

Ahora que entendemos la domus en su totalidad, podemos distinguir varias zonas, unas abiertas al publico y otras privadas indicadas a continuación:

-Recorrido lupanar

- Recorrido residencial

 - Recorrido termas

REFERENCIAS

CHOISY, Auguste (1999): "La carpintería de armar". El arte de construir en Roma. Instituto Juan de Herrera. Madrid. pp.125-134

ETIENNE, Robert (1960): "Les maisons". Le Quartier Nord-est de Volubilis. Editions de Boccard. Paris. pp.31-91.

SANZ, Javier. Historias de la historia [en línea]. [Fecha de consulta: 31 mayo 2013]. Disponible en : http://historiasdelahistoria.com/2011/04/11/costumbres-de-roma-una-canita-al-aire-el-lupanar

Imágenes:

En su mayoría de producción propia o aportadas por el profesorado salvo:

(1) Extraída del blog:http://ipat2013joseperezgarridogrupoa3.blogspot.com.es/2013/04/primeras-hipotesis-y-lineas-de.html

(2)Obtenida por medio del libro El arte de construir en Roma (pp.133).
